המכשירים מסדרת PM135 הנם רב מודדים תלת פאזיים רב תכליתיים. סדרת מוצרים זו נועדה לספק תחליף חסכוני ומשתלם למגוון מכשירי מדידה אנלוגיים המשמשים למדידות חשמל בסיסיות בקרב לקוחות בתחומי התעשייה, המסחר והשירותים.

רבי המודד מסדרת PM135 משולבים בצורה נרחבת בלוחות חשמל ובמערכות SCADA (בקרה ואיסוף נתונים). הודות לתוספת מודול תעו"ז ייחודי, מספקים דגמי E/EH מענה לצרכים הקיימים בתחום המנייה לחיוב. בנוסף, המכשירים מתאימים לבקרה ואוטומציה של תחנות משנה ותחנות מיתוג, מכיוון שהם תומכים בפרוטוקולי תקשורת רבים, כמו Modbus RTU, 60870-5-101/104 IEC,PROFIBUS DP , DNP V3.0.

בזכות יכולות הקלט/פלט (באמצעות מודול של עד 4 ממסרים ועד 12 כניסות דיגיטליות או מודול של 4 יציאות אנלוגיות), המכשירים יכולים לשמש למערכות בקרה והתראה.

הסדרה כוללת שלושה דגמים המספקים יכולות מדידה דיגיטלית של יותר מ-100 פרמטרים על גבי התצוגה, ולמעלה מ-1000 פרמטרים באמצעות ממשק התקשורת.

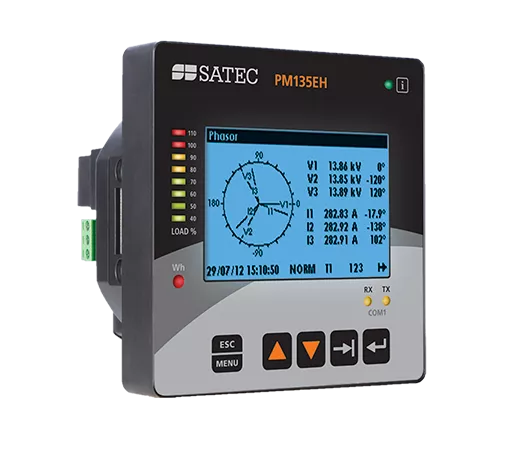

לרב מודד PM135 תצוגת "LCD 3.6 ברזולוציה גבוהה עם תאורת רקע בתוספת תצוגה ייחודית של אינדיקציית עומס (בר גרף אנלוגי) ותצוגת תפריטים ונתונים נמדדים בעברית וברוסית.

מדידות ותקשורת

סדרת PM135  מודדת מעל 1000 פרמטרים החל מתדר, מתחים, זרמים והספקים ועד אנרגיות בכל 4 הרבעים, עיוות הרמוני כללי וניתוח של התפלגות הרמוניות בודדות. תקשורת RS-485 מובנית במכשיר ומודולי ההרחבה מאפשרים להוסיף יציאת תקשורת נוספת: Ethernet, PROFIBUS DP, GPRS, RF או יציאת תקשורת שניהRS-232/422/485 .

מאפייני מדידה

PM135P

  • מתחים, זרמים (כולל זרם מחושב באפס) הספקים, מקדם הספק, תדר, חוסר איזון מתחים / זרמים, שיאי ביקוש, ערכי מינימום / מקסימום, סדר פאזות
  • מדידת זרם עד 200%
  • תחום תדרים: 25, 50, 60, 400 Hz
  • חיבור ישיר עד 690 וולט מתח שלוב
  • עד 1150 קילו וולט בחיבור לשנאי מתח



PM135E

כל הפרמטרים של דגמי P בתוספת מדידות אנרגיה (אקטיבית, ריאקטיבית מדומה), אנרגיה דו כיוונית (צריכה/יצור), אנרגיה בתעו"ז, זיכרון נתוני אנרגיה יומית ל-90 יום, לוח שנה לחגי ישראל ל-30 שנה



PM135EH בקרת איכות חשמל בסיסית

  • ספקטרום הרמוניות אינדיבידואליות מתחים וזרמים (עד הרמוניה 40)
  • עיוות הרמוני כללי THD במתחים וזרמים, עיוות הרמוני ביחס לעומס בזרמים TDD ומקדם הפסדי שנאים K-Factor
  • חתימת זמן לערכי מינימום, מקסימום ושיאי ביקוש
  • תצורת גלים
  • סדר פאזות וזווית מופע מתחים זרמים

מונה לחיוב (דגמים E, EH)

  • דיוק Class 0.5S
  • מניה בתעו"ז (עד: 4 עונות, 4 פרופילים יומיים, 4 תעריפים, 8 חילופי תעריף ביממה), לוח חגי ישראל ל-30 שנה

פרוטוקלי תקשורת

  •  Modbus RTU, ASCII, DNP 3.0, Modbus/TCP, DNP3/TCP, PROFIBUS DP, IEC 608070-5-101,
    IEC 608070-5-104
  • התראות ופונקציות בקרה
  • 16 נקודות סף ניתנות לתכנות
  • 4 מונים פנימיים (מים, גז, חשמל וכד')

שעון זמן אמת RTC

שעון זמן ותאריכון מובנה

ספק כוח

  • ספק כוח (AC/DC 80-265V AC, 88-290V DC)
  • אפשרות לספקי כוח מתח נמוך (12, 24 & 48V DC)

התקנה

  • אפשרות כפולה להתקנה: מפתח מרובע 92X92 מ"מ או קדח עגול 102 מ"מ ("4)
  • משקל: 0.7 ק"ג
  • מידות (גובהxרוחבxעומק): 109x114x114 מ"מ


PM135P

רב מודד תלת פאזי רב תכליתי


PM135E

כל מאפייני המדידה של דגם P  ובנוסף מדידת אנרגיות (ב-4 רבעים) ואנרגיה בתעו"ז


PM135EH

כל מאפייני המדידה של דגם E  ובנוסף אנליזה להרמוניות כולל עיוות הרמוני כללי והרמוניות בודדות

The PM13X modular approach enables users to assemble a system that meets their specific needs.

Dimensions (HxWxD):

  • Small form: 2.8×1.8×1.3" / 72×46×34 mm
  • Large form: 3.7×3×1.7" / 95×77×45 mm


Second Communication port - Small Form

One of the following:

  • Ethernet (TCP/IP)
  • PROFIBUS
  • RS232/422/485
  • 2G/3G/4G
  • Wi-Fi


Analog Outputs - Small Form

4 analog outputs

selection of range upon order:

  • ±1mA
  • 0-20mA
  • 0-1mA
  • 4-20mA
  • 0-5mA
  • ±5mA


6 Digital I/O - Small Form

  • 4 Digital Inputs (Dry Contact) / 2 Relay Outputs 250V / 5A AC
  • 4 Digital Inputs (Dry Contact) / 2 SSR Outputs 250V / 0.1A AC


8 Digital Inputs

8 Dry Contacts, internally wetted @ 24V DC


16 Digital I/O - Large Form

  • 12 Digital Inputs (Dry Contact or 250VDC)
  • 4 Relay Outputs 250V/5A AC
  • Optional selection of additional ETH, RS-485 or Profibus com port in module

Contact now
